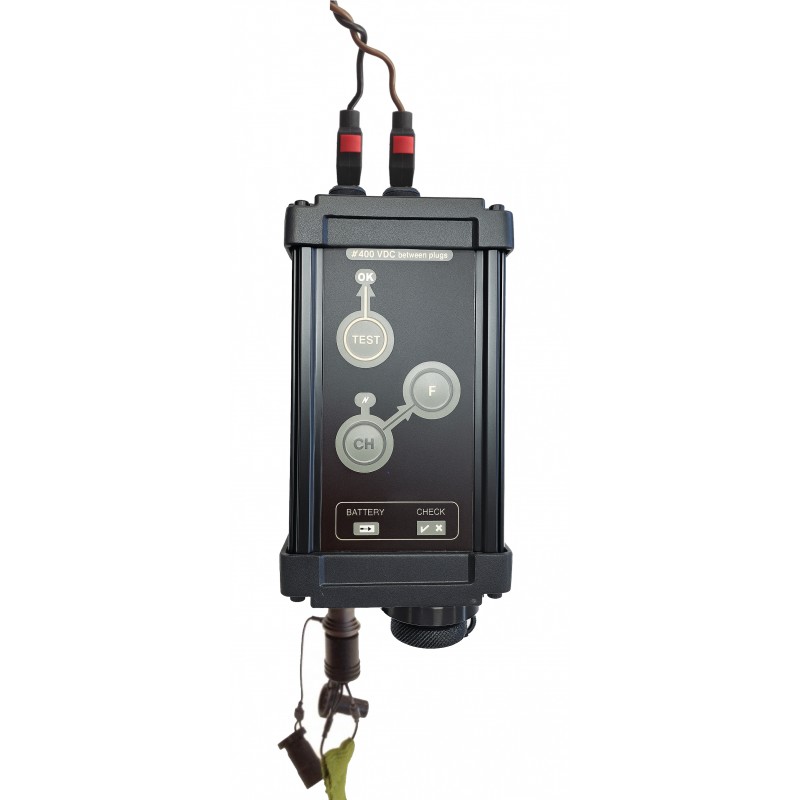

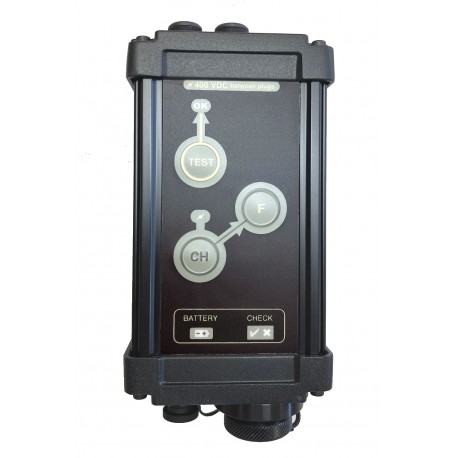

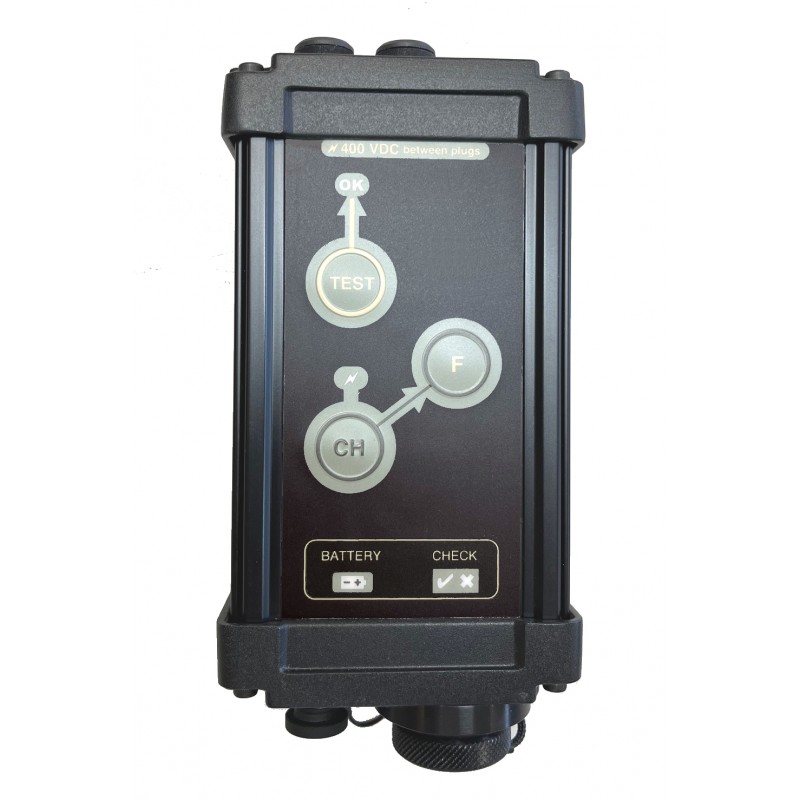

Exploseur électronique ATLAS-390

L’ATLAS 390 est un exploseur électronique filaire, conçu pour la mise à feu de détonateurs électriques. Il s'agit d'un matériel compact, robuste et puissant.

Ce matériel est simple à utiliser : l’appui sur le bouton CH charge les condensateurs. Lorsque les condensateurs sont chargés, l’appui simultané sur le bouton F déclenche le tir.

L’exploseur filaire ATLAS 390 est alimenté par trois piles lithium CR123. Une led bicolore indique l'état de charge des piles.

L’exploseur ATLAS 390 intègre plusieurs niveaux de sécurité :
• clé de sécurité
• décharge automatique des condensateurs
• le tir n’est effectué que si les condensateurs sont suffisamment chargés
• contrôle permanent de la tension de charge des condensateurs
• nécessité d’appui simultané sur 2 boutons pour réaliser le tir
• contrôle de la tension des piles
• embases de sécurité
• présence d'un shunt sur la sortie
• supervision du fonctionnement par un micro-contrôleur
• détection du dysfonctionnement des voyants de la face avant
• redondance de certaines fonctions

Il possède une sortie de tir équipée d’embases de sécurité destinées à empêcher tout contact de l’utilisateur avec la tension délivrée par l’exploseur. Elles peuvent recevoir des fiches bananes de sécurité (fournies) ou d’autres fiches bananes 4mm.

Cet exploseur intègre également un test de continuité de ligne, qui permet de vérifier la continuité du câble de tir.

Le boîtier en aluminium est extrêmement robuste, étanches IP 67, de couleur noire, et muni d’un clavier à membrane en polyester.

Le niveau d’éclairage des leds du panneau de commande peut être sélectionné par l’utilisateur, pour s’adapter aux conditions lumineuses (jour / nuit).

CARACTERISTIQUES TECHNIQUES

Boîtier aluminium IP 67
Dimensions : 175 x 80 x 45 mm
Poids : 500 g environ
Alimentation : 3 piles lithium CR 123
Autonomie : > 300 tirs à 20°C
1 sortie de tir avec testeur intégré
Tension de charge : 390 V maximum
Energie stockée : 14 J maximum
Temps de charge des condensateurs : 4 s environ
Température d’utilisation : -20°C à +55°C

CONFORMITES

Aux Directives Européennes :
Directive basse tension 2014/35/UE
Directive CEM 2014/30/UE
Directive ROHS 2011/65/UE

Et aux Normes Harmonisées :
EN 62368-1 : 2014
EN 55011 : 2016 / AMD1 : 2017 / AMD11 : 2020
EN 61000-4-2 : 2009
EN IEC 61000-4-3 : 2020
EN 61000-4-4 : 2012
EN 61000-4-6 : 2014
EN 62311 : 2008


FABRICATION FRANCAISE
