Exploseur radio-commandé ATLAS 150 RC
330500
L’ATLAS-150 RC est un exploseur électronique radio-commandé, conçu pour la mise à feu à distance de détonateurs électriques. Il s'agit d'un matériel très compact, spécialement conçu pour réaliser des opérations nécessitant de faibles longueurs de ligne de tir.
Il se compose d’un boîtier de commande et de 5 boîtiers récepteurs (appairés en usine), conditionnés dans une valise de transport.
Téléchargement
Téléchargement (944.78k)
En savoir plus
L’ATLAS-150 RC est un exploseur électronique radio-commandé, conçu pour la mise à feu à distance de détonateurs électriques. Il s'agit d'un matériel très compact, spécialement conçu pour réaliser des opérations nécessitant de faibles longueurs de ligne de tir.
Il se compose d’un boîtier de commande et de 5 boîtiers récepteurs (appairés en usine), conditionnés dans une valise de transport.
Les boîtiers sont en aluminium extrêmement robuste, étanches IP 67, de couleur noire (autres couleurs en option). Ils sont alimentés par deux piles lithium CR 123.

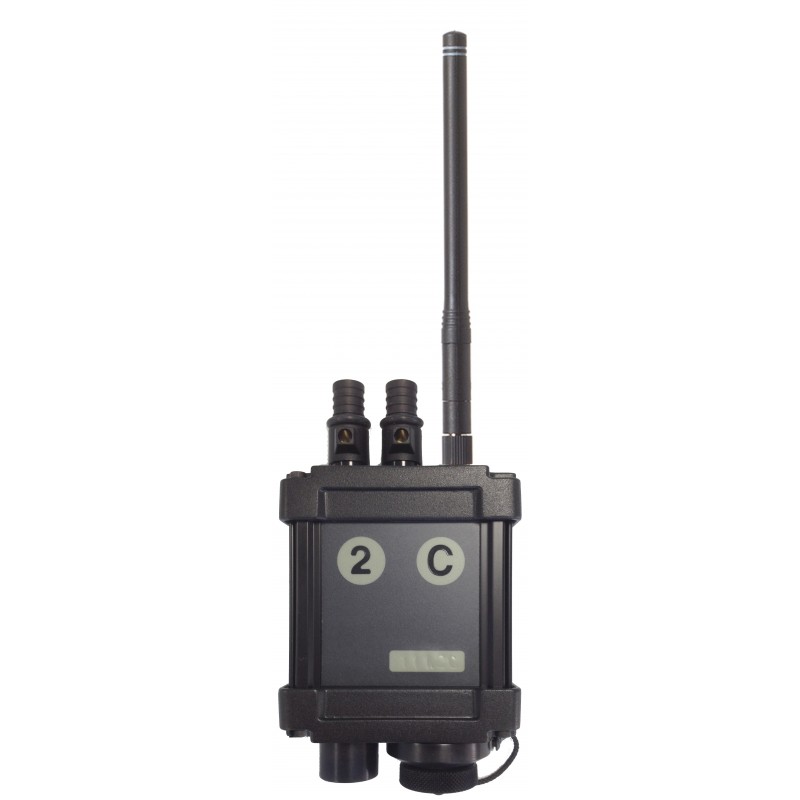

Les boîtiers récepteurs commandent chacun 1 ligne de tir et intègre un test de continuité de ligne. Ils sont équipés de bornes permettant de bloquer les fils par pincement, ou de connecter des fiches bananes de 4 mm.
Le boîtier de commande permet de piloter à distance chacun des boîtiers récepteurs individuellement (uniquement un boîtier récepteur), simultanément (tous les boîtiers récepteurs), ou par groupe (plusieurs boîtiers récepteurs, au choix de l'utilisateur). Son panneau de contrôle indique les données relatives aux boîtiers récepteurs : tension de batterie, état de la communication radio, niveau de charge des condensateurs, défauts.
Ce système intègre de nombreux niveaux de sécurité : protocole de communication sécurisé, délai de sécurité, séquence de tir à plusieurs étapes, présence d'un shunt sur la ligne, décharge automatique des condensateurs, contrôle permanent de la tension des condensateurs, nécessité d’appui simultané sur 2 boutons pour réaliser le tir, le tir n’est effectué que lorsque les condensateurs sont pleinement chargés, bornes de sécurité, supervision du fonctionnement par un microcontrôleur, redondance de certaines fonctions.
CARACTERISTIQUES TECHNIQUES
Boîtier récepteur
Boîtier aluminium IP 67
Dimensions : 90 x 80 x 45 mm, 145 x 80 x 45 hors tout
Poids : 450 g environ
Alimentation : 2 piles lithium CR 123
Autonomie : 150 heures (6 jours) minimum à 20°C, en veille
1 ligne de tir avec testeur intégré
Tension de charge : 30 V environ
Energie stockée : 2 J environ
Temps de charge des condensateurs : 4 s environ
Fréquence radio : 869 MHz
Puissance radio : 0,5 W
Canal radio : 5 canaux sont disponibles (réglé en usine)
Portée : environ 2500 m à vue avec des antennes 1/2 onde
Température d’utilisation : -20°C à +55°C
Boîtier de commande
Boîtier aluminium IP 67
Dimensions : 90 x 80 x 45 mm, 145 x 80 x 45 hors tout
Poids : 450 g environ
Alimentation : 2 piles lithium CR 123
Autonomie : 10 h minimum à 20°C
Commande jusqu’à 5 boîtiers récepteurs
Fréquence radio : 869 MHz
Puissance radio : 0,5 W
Canal radio : 5 canaux sont disponibles (réglé en usine)
Portée : environ 2500 m à vue avec des antennes 1/2 onde
Température d’utilisation : -20°C à +55°C
FABRICATION FRANCAISE
